Słyp OM3

Przeznaczenie

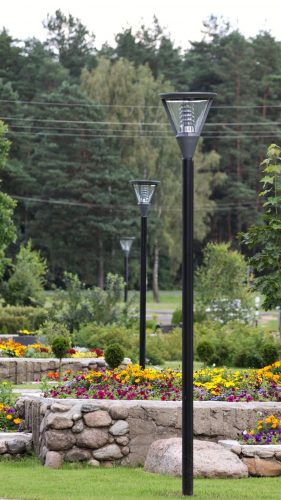

Słyp metaliczny do oświetlenia ulic, placów, parków, placów.

Konstrukcja

Słyp stalowy stożkowe:
ОМ3ак — zakotwiczana;
ОМ3вк — zakopywana;
Wspornik zdejmowany;
Wielopłaszczyznowa lub okrągła konstrukcja podpór;

Wysokość słypa

od 8 do 10 m

Powłoka ochronna

ОМ3(hc) — powłoka oldizinc® i malowanie elektrostatyczne.
ОМ3(о) — cynkowanie na gorąco.
Color - to order

Zestaw ОМ3

Kabel - na zamówienie

Skrzynka rozdzielcza - na zamówienie

Wspornik – specjalna pozycja

Parametry techniczne ОМ3АК (Okrągła)

H	H1	D1	D2	L1×L2	A×B	MASA/GRUBOŚĆ		KOTWICA	BLOK FUNDAMENTU	OBCIĄŻENIE PODSTAWY
m	m	mm	mm	mm×mm	mm×mm	kg	mm	KOTWICA	BLOK FUNDAMENTU	М, kN×m	Q, kN
8,0	4/5	60	132	460×110	400×300	85,5	3	Sza 20×4×1500	FB-2-L-1500	10,74	1,86
9,0			144			94,1				13,07	2,03
10,0			156			105,7				15,45	2,22

Parametry techniczne ОМ3wk (okrągła)

H	H1	H2	D1	D2	D3	L1×L2	MASA/GRUBOŚĆ		OBCIĄŻENIE PODSTAWY
m	m	mm	mm	mm	mm	mm×mm	kg	mm	М,kN×m	Q, kN
8,0	4/5	1,2	60	132	146	460×110	78,22	3	10,74	1,86
9,0		1,2		144	158		89,14		13,07	2,03
10,0		1,5		156	174		104,75		15,45	2,22

Parametry techniczne ОМ3ak (fasetowana)

H	H1	D1	D2	L1×L2	A×B	MASA/GRUBOŚĆ		KOTWICA	BLOK FUNDAMENTU	OBCIĄŻENIE PODSTAWY
m	m	mm	mm	mm×mm	mm×mm	kg	mm	KOTWICA	BLOK FUNDAMENTU	М, kN×m	Q,kN
8,0	4/5	60	156	450×110	400×300	92,5	3	Sza 20×4×1500	FB-2-L-1500	11,24	1,93
9,0						102				13,47	2,38
10,0						107,1				16,21	2,47

Parametry techniczne ОМ3wk (fasetowana)

H	H1	H2	D1	D2	D3	L1XL2	MASA/GRUBOŚĆ		OBCIĄŻENIE PODSTAWY
m	m	mm	mm	mm	mm	mm×mm	kg	mm	М, kN×m	Q, kN
8,0	4/5	1,2	60	132	146	460×110	81,2	3	11,24	1,93
9,0		1,2		144	158		92,61		13,47	2,33
10,0		1,5		156	174		109		16,21	2,47

Rysunki projektowe podpory ОМ3
