Słyp ОМ6ak
Przeznaczenie
Słyp metaliczny do oświetlenia ulic, placów, parków, placów.
Konstrukcja
Maszt stożkowy zakrzywiony ze stali. OM6aк - kotwa
Wysokość konstrukcji wsporczej
od 6 m do 10 m
Powłoka ochronna
- Model OM6(xц)aк – powłoka antykorozyjna oldizincTM i malowanie warstwą wykończeniową RAL.
- Model OM6(o)aк – cynkowanie ogniowe.
- Wyroby ocynkowane ogniowo mogą być pomalowane warstwą wykończeniową RAL zgodnie z ustaleniami z klientem.
- Kolor na zamówienie (zgodnie z międzynarodową paletą RAL).
-
Color - to order
Zestaw ОМ6ak
Kabel - na zamówienie.
RozdzieInica wprowadzająca (patrz str. 106-107) na zamówienie.
Element posadowienia pozycja oddzielna.
Parametry techniczne ОМ6ak
| Н | D1 | D2 | L1×L2 | a×b | Masa/
grubość |
Kotwa | Blok
fundamentowy |
|
| m | mm | mm | mm × mm | mm × mm | kg | mm | ||
| 6,0 | 78 | 158 | 460×110 | 360×270 | 85,1 | 4 | Ша 20×4×1500(1) | ФБ-2-L-1500(1) |
| 7,0 | 170 | 100,9 | ||||||
| 8,0 | 182 | 117,9 | ||||||
| 9,0 | 194 | 136 | ||||||
| 10,0 | 206 | 155,3 | ||||||

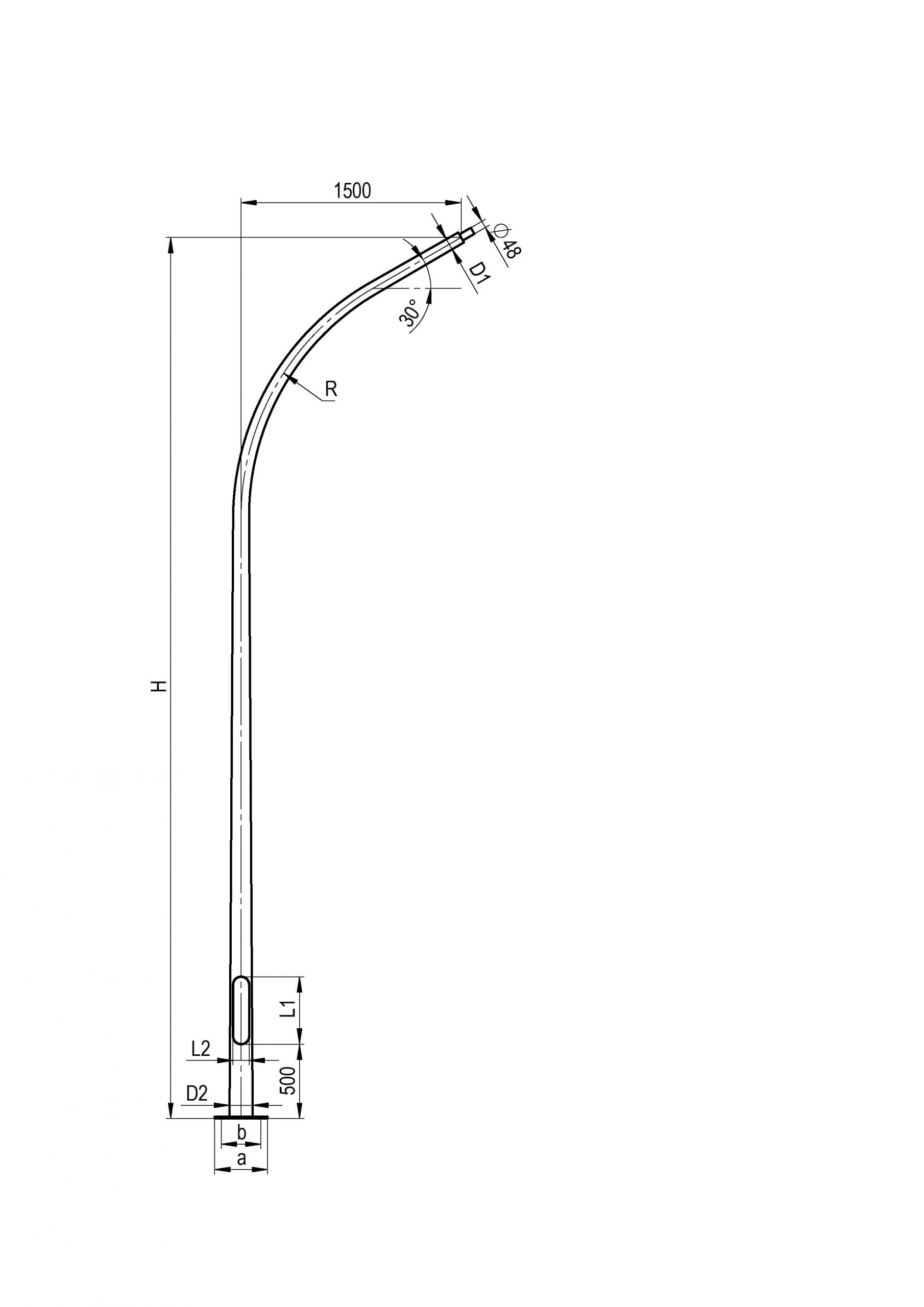

Rysunek projektowy ОМ6ak
